工作原理及構造

       ZXG型中心傳動刮泥機主要由主梁(工作橋)、中心支座、驅動裝置、刮集泥裝置、浮渣刮板、穩流筒、浮渣耙板、小刮板、溢流裝置和控制柜等組成。浮渣刮板、浮渣耙板、浮渣漏斗組成撇渣機構，能有效地清除水面浮渣。主梁是連接中心支座和行走端梁的大型部件，其上有走道板和欄桿，鋼梁的下面連接刮泥架，撇渣機構，和小刮板等，在行走端梁的帶動下來完成刮泥、刮渣工作。

特點
       1、采用擺線針輪減速機與蝸輪箱傳動，傳遞扭矩大，穩定性好。
       2、安裝方便，維護簡單，有扭矩保護，工作可靠。
       3、排泥徹底，規格齊全。

應用范圍

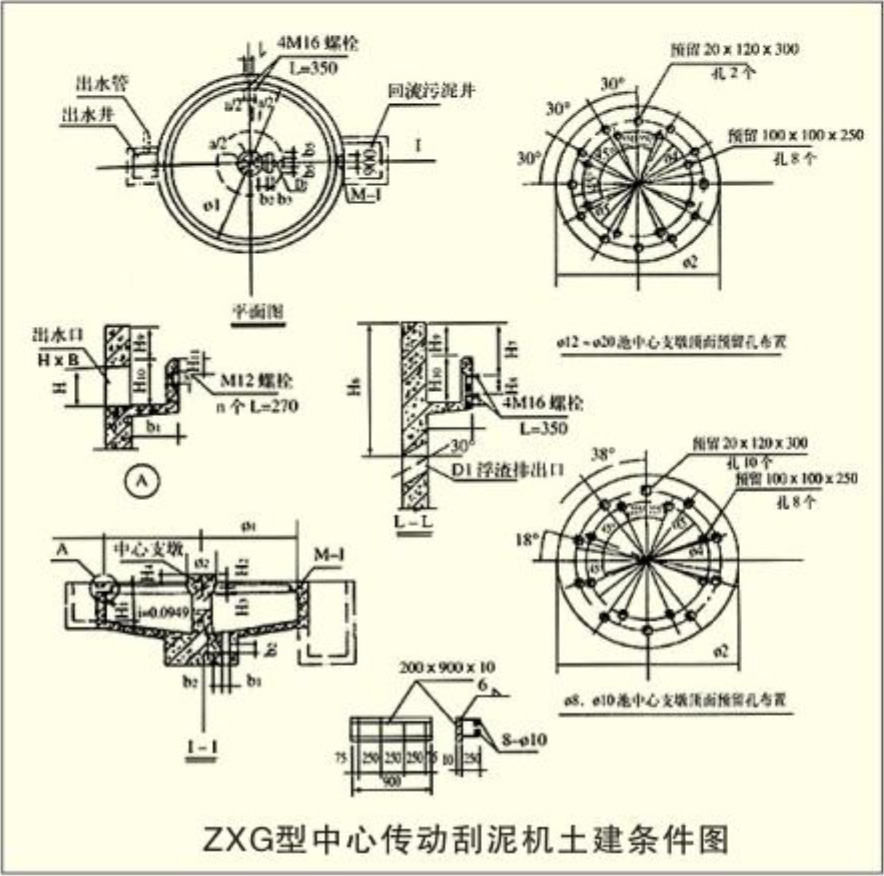

       ZXG型中心傳動刮泥機廣泛用于給水工程中的沉淀池排泥，整機載荷都作用在工作橋中心。污水經中心穩流筒布水后流向周邊溢水槽，隨著流速的降低，污水中的懸浮物被分離而沉降于池底，由刮板將沉淀的污泥刮集到中心集泥槽中，靠靜水壓力將其從污泥管排出。用戶選定型號后提供詳細土建條件圖。

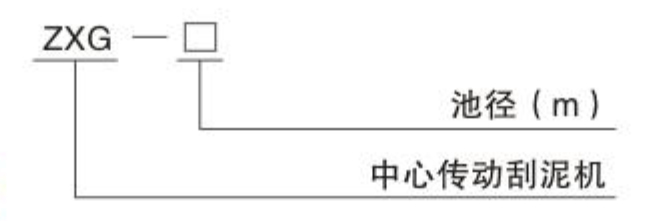

型號說明

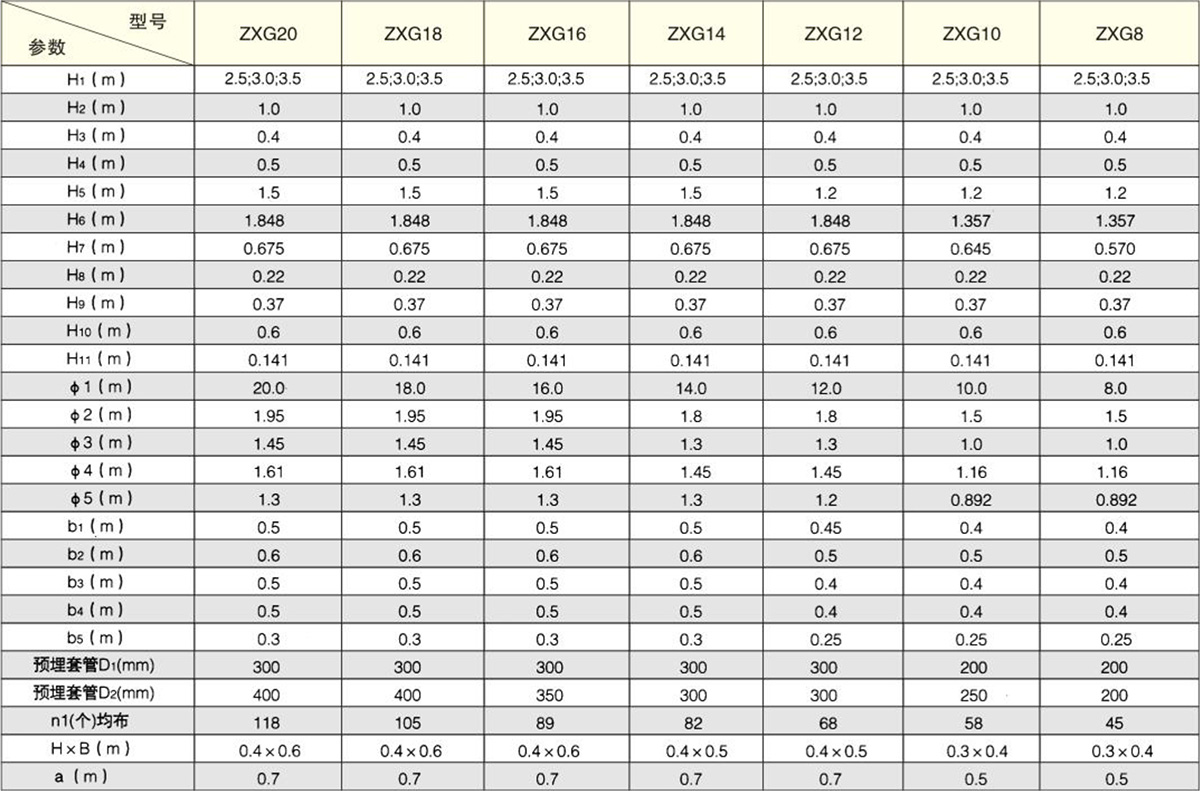

土建尺寸表

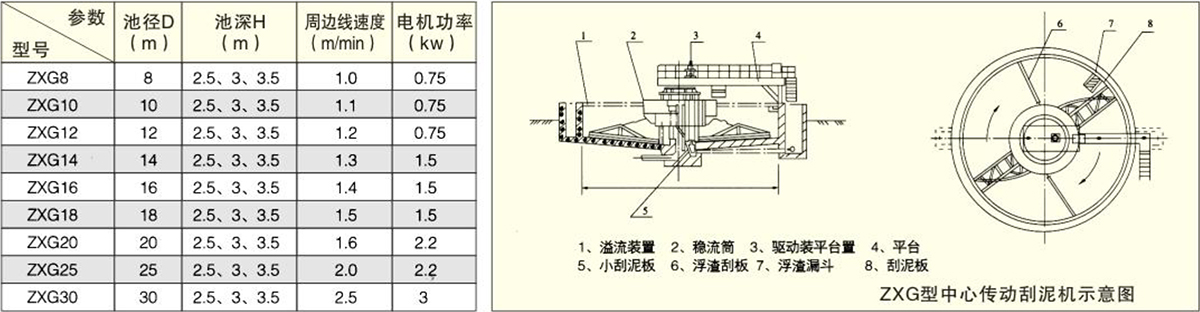

規格型號及技術參數
